JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15 (1/2 in.)

Artikelnummer: 802157

Unsere Servicehotline – Wir sind für Sie da 📞 +49 (0) 5121 7609 99

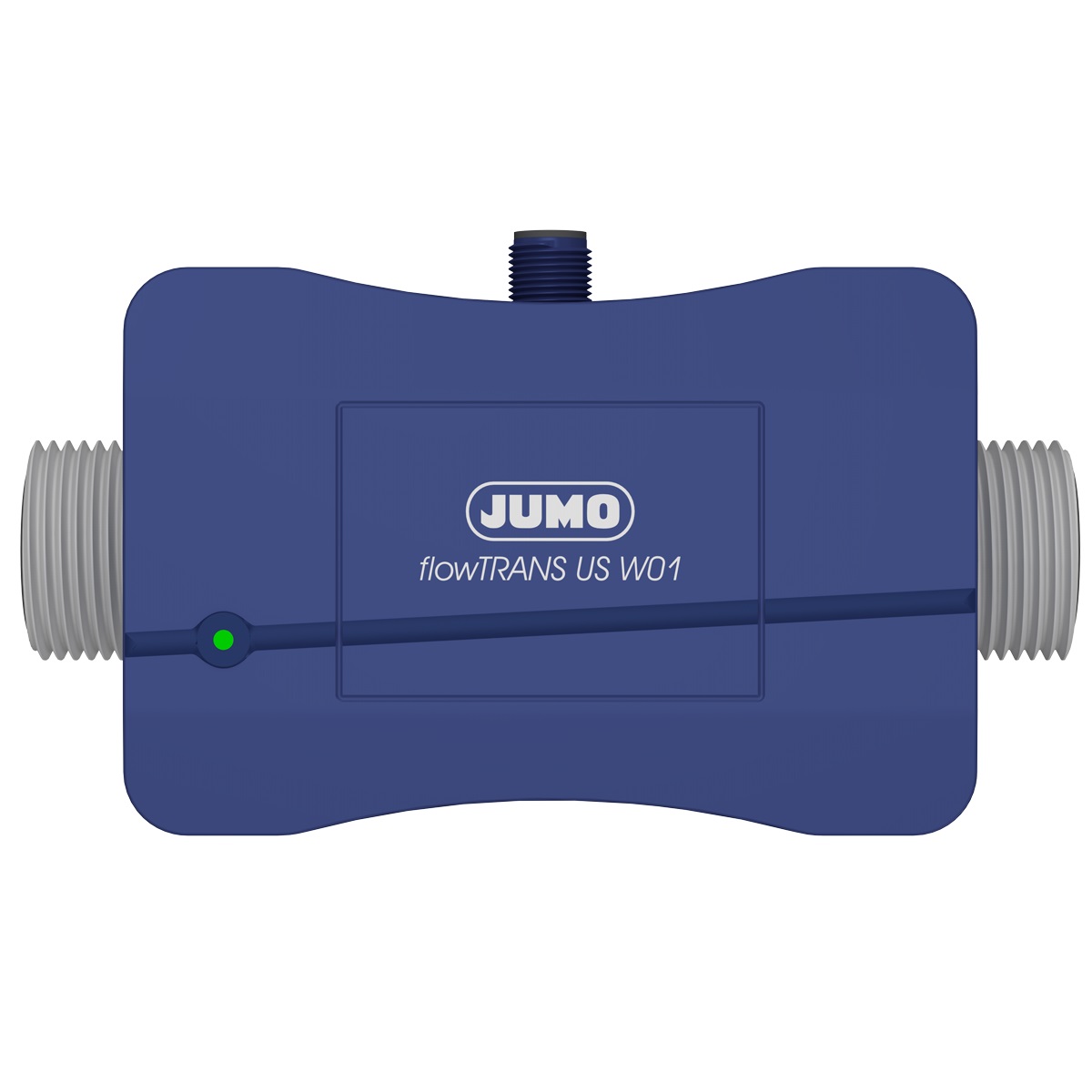

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15, Frontansicht, kompakte Bauform, zuverlässige Ultraschall-Technologie

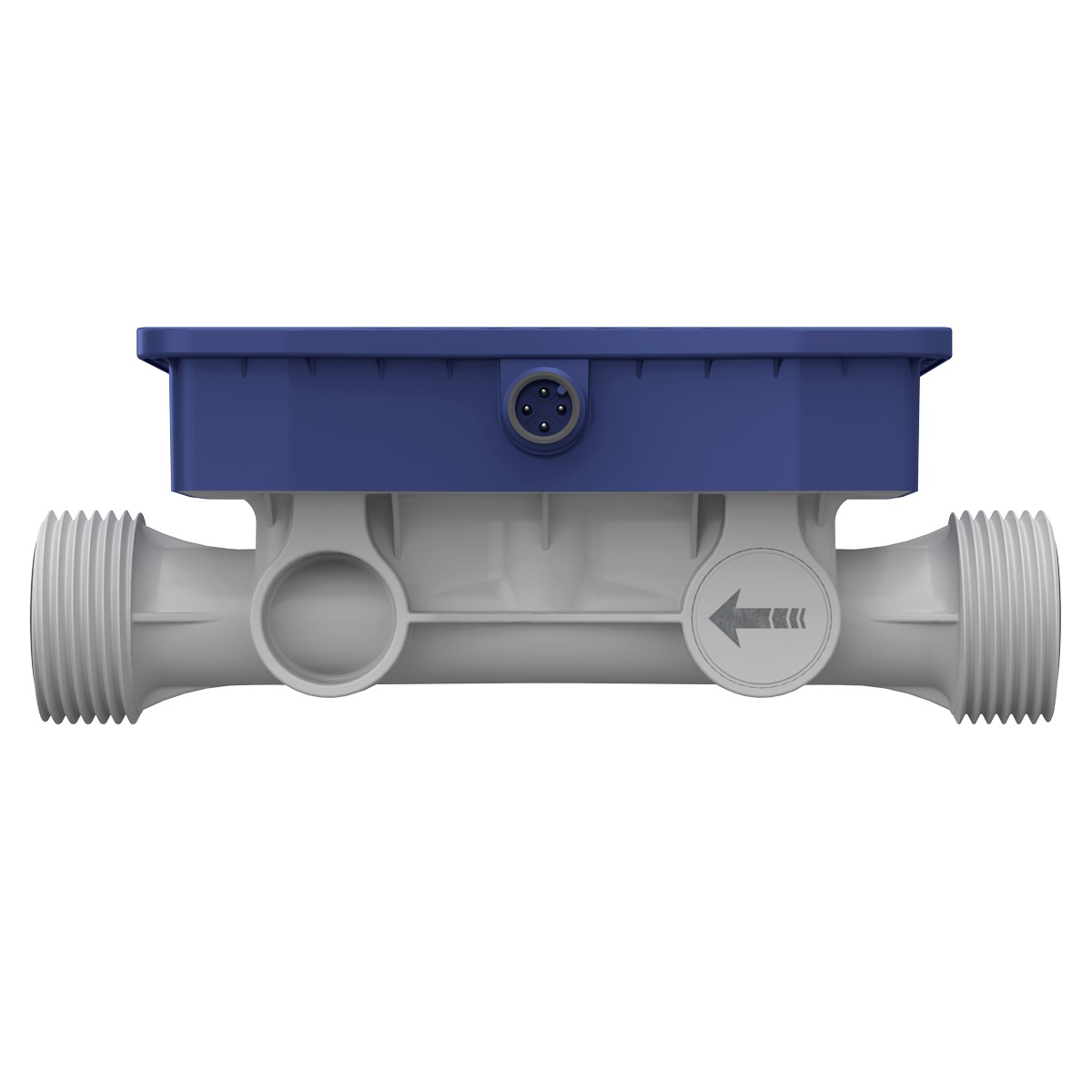

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15, Seitenansicht, kompakter Ultraschallsensor, korrosionsbeständiges Material

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15, Anschlussbereich, robuste Sensorik, zuverlässige Durchflussmessung

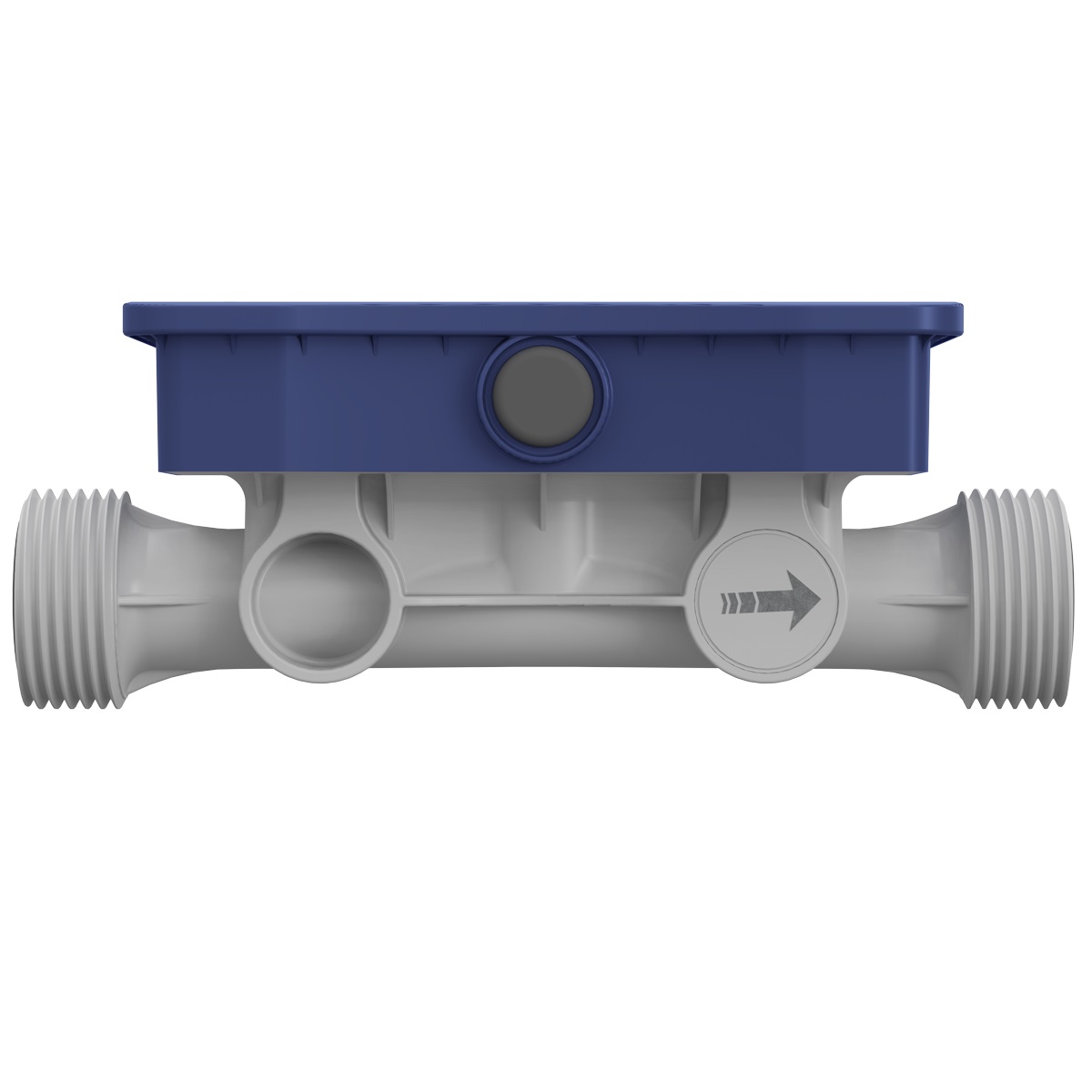

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15, Seitenansicht, Gewindeanschluss sichtbar, montagefreundlich, langlebig

493,20 €*

Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.

Preise exkl. MwSt. zzgl. Versandkosten.

Brutto-Preise anzeigen
(inkl. MwSt.)

Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage

Artikelnummer: 802157

EAN: 4068823018875

Angebot als PDF
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.

Produktinformationen "JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 15 (1/2 in.)"

Kurzbeschreibungen

JUMO flowTRANS US W01 DN 15

Das JUMO flowTRANS US W01 DN 15 ist ein ultraschnelles Ultraschall Durchflussmessgerät für präzise Messungen in Wasser und Prozessanwendungen. Es misst leitfähige und nichtleitfähige Medien wie Trinkwasser, Prozesswasser oder Reinstwasser absolut verschleißfrei. Die Standardkalibrierung deckt den kompletten DN 15 Messbereich zuverlässig ab. Dank metallfreiem, korrosionsbeständigem Gehäuse eignet sich das Gerät ideal für anspruchsvolle und chemisch belastete Umgebungen. Die Montage erfolgt einfach in horizontale oder vertikale Kunststoff oder Metallrohrleitungen. Die berührungslose Ultraschalltechnologie sorgt für geringe Wartungskosten und hohe Prozesssicherheit. Typische Einsatzbereiche sind Kühltürme, Waschwasserrückgewinnung, Umkehrosmose und viele weitere industrielle Anwendungen. Ein großer Messbereich, robuste Materialien und flexible Signalausgänge (4–20 mA, Impuls) ermöglichen eine zuverlässige Integration in bestehende Systeme. Das Gerät bietet eine präzise Durchflussmessung ohne bewegliche Teile. Jetzt das JUMO flowTRANS US W01 DN 15 online kaufen und von effizienter, langlebiger Messtechnik profitieren.

Ultraschall Durchflussmessgerät
DN 15
Für leitfähige und nichtleitfähige Medien
Geeignet für Trinkwasser, Prozesswasser oder Reinstwasser
Metallfreies, korrosionsbeständiges Gehäuse
Montage in Kunststoff oder Metallrohrleitungen
Flexible Signalausgänge (4–20 mA, Impuls)
Präzise Durchflussmessung ohne bewegliche Teile

JUMO flowTRANS US W01 DN 15 – online kaufen

Standardkalibrierung – ultraschnell, präzise und wartungsarm

Das JUMO flowTRANS US W01 Ultraschall Durchflussmessgerät DN 15 ist die perfekte Wahl für alle Anwender, die eine hochpräzise, zuverlässige und wartungsarme Lösung für die Durchflussmessung in der Wasser- und Prozessmesstechnik suchen. Die Standard Variante mit Standardkalibrierung deckt den kompletten Messbereich für DN 15 ab und ist damit ideal für typische Prozessströme in industriellen und kommunalen Anwendungen.

Dieses Modell setzt auf eine ultraschnelle Ultraschall-Laufzeitdifferenzmessung – ganz ohne bewegliche Teile, völlig verschleiß- und leitfähigkeitsunabhängig. So können sowohl leitfähige als auch nichtleitfähige Medien, einschließlich Reinstwasser, präzise erfasst werden.

Wenn Sie ein leistungsstarkes Durchflussmessgerät online kaufen möchten, das auch in anspruchsvollen Umgebungen zuverlässig arbeitet, ist das JUMO flowTRANS US W01 DN 15 die optimale Wahl.

Produkt-Highlights – Ultraschnell und extrem leistungsstark

Hochpräzise Ultraschalltechnologie
Berührungslose Messung ohne Verschleiß und ohne bewegliche Teile
Metallfreies, korrosionsbeständiges Gehäuse – ideal für anspruchsvolle Medien
Großer Messbereich für flexible Einsatzmöglichkeiten
Einfache Integration in bestehende Kunststoff- oder Metallrohrleitungen
Wartungsarm und langfristig zuverlässig
Montage ohne T Stück

Beschreibung: Präzise Durchflussmessung für leitfähige & nichtleitfähige Medien

Während magnetisch induktive Messverfahren eine Mindestleitfähigkeit voraussetzen, kann das JUMO flowTRANS US W01 auch nichtleitfähige Flüssigkeiten wie Reinstwasser oder Prozesswasser zuverlässig messen.

Dank des hochwertigen Kunststoffrohres (PPSU, PEEK, EPDM) eignet sich das Gerät besonders für korrosive Medien und anspruchsvolle Umgebungen. Die Montage ist unkompliziert und sowohl in horizontalen wie vertikalen Rohrleitungen möglich.

Die berührungslose Ultraschallmessung garantiert:

Maximale Lebensdauer
Geringe Betriebskosten
Zuverlässige Messergebnisse unabhängig von der Leitfähigkeit

Anwendungsbereiche – vielseitig einsetzbar in Wasser-, Prozess- und Industrietechnik

Das JUMO flowTRANS US W01 DN 15 ist für zahlreiche industrielle und kommunale Anwendungen geeignet:

Typische Einsatzgebiete

Abwasser (Galvanik, Oberflächenbehandlung)
Allgemeine Prozessüberwachung
Kühltürme
Meerwasserentsalzung
Umkehrosmose
Waschwasserrückgewinnung
Reinstwasser, Trinkwasser, Prozess- und Brauchwasser

Dank der korrosionsbeständigen Bauweise und der verschleißfreien Messmethode eignet sich das Gerät ideal für Umgebungen, in denen metallische Sensoren an ihre Grenzen stoßen.

Vorteile für Ihre Anwendung

Präzise Erfassung des Volumenstroms
Stromausgang 4-20 mA und digitale Impulsausgabe 0-10 kHz
Ideal für die Integration in Prozessleitsysteme
Langlebig und leicht zu reinigen
Robuste Industriequalität für den Dauerbetrieb

Messprinzip: Ultraschall-Laufzeitdifferenz für maximale Präzision

Ultraschall-Durchflussmesser messen die Geschwindigkeit eines strömenden Mediums mit Hilfe akustischer Wellen. Hierfür wird die Zeit gegen und mit der Durchflussrichtung gemessen. Die Differenz aus beiden Zeiten ist proportional der Geschwindigkeit des strömenden Mediums.

Dank absolut verschleiß- und wartungsfreier Ultraschalltechnologie messen die Durchflussmessgeräte hochpräzise und unabhängig von der Leitfähigkeit. Durch das metallfreie Gehäuse und das Kunststoffrohr in verschiedenen Nennweiten können die Messgeräte flexibel eingesetzt werden – auch bei korrosiven Medien.

Verfügbar in DN 15 bis DN 32, lässt sich das Inline-Gerät mithilfe des passenden Montagezubehörs einfach in bestehende Rohrleitungen integrieren.

Jetzt online kaufen – JUMO flowTRANS US W01 DN 15

Mit dem JUMO flowTRANS US W01 wählen Sie ein ultraschnelles, extrem leistungsstarkes und universell einsetzbares Durchflussmessgerät, das in puncto Präzision, Flexibilität und Langlebigkeit überzeugt. Ideal für Unternehmen, die Wert auf prozesssichere Messungen, niedrige Wartungskosten und hohe Materialbeständigkeit legen.

Direkt bestellen und von modernster Ultraschalltechnologie profitieren!

Maße

Breite	11 cm
Höhe	11 cm
Länge	18 cm

Gewicht

Gewicht	200 g

Weitere Eigenschaften

Ursprungsland	DE
Zolltarifnummer	90261021

Technische Daten

Technische Daten – JUMO Teile-Nr: 744920 Typ: 406050/000-0015-121-32-58-01-12/000
Merkmal	Angabe
Hersteller	JUMO
Teile-Nr	744920
Typ	406050/000-0015-121-32-58-01-12/000
Einbauart	Inline
Nennweite	DN 15
Nenndruck	PN 16
Messgenauigkeit	2 % vom Messwert
Messbereich	0,6 bis 80 l/min
Prozessanschluss	G-Außengewinde mit integrierter Dichtung
Medienberührte Werkstoffe	PPSU, PEEK, EPDM (FKM)
Maximale Mediumstemperatur	Bis 80 °C (bis 95 °C mit geringerer Genauigkeit)
Maximale Umgebungstemperatur	Bis 70 °C
Anzeige	Status-LED
Ein- und Ausgang	Digitaler Ausgang (bis 10 kHz); Analogausgang (4 bis 20 mA, optional 0 bis 10 V)
Kommunikation	–
Schutzart	IP65/IP67
Spannungsversorgung	DC 18 bis 30 V, SELV/PELV
Zusätzliche Messgrößen	–
Besonderheiten	Metallfreies Kunststoffgehäuse

Ultraschall Durchflussmesser

Ultraschall-Durchflussmesser arbeiten weitestgehend unabhängig von den spezifischen Eigenschaften des zu messenden Produktes wie bspw. Druck, Temperatur, Viskosität oder Leitfähigkeit. Aufgrund dieser Vorteile ist ihr Einsatz in verschiedensten Anwendungsbereichen möglich. Ein weiterer Vorteil dieser Systeme besteht darin, dass diese über keine mechanischen Teile verfügen und somit weniger wartungsanfällig sind, als andere Durchflussmesser.

Prinzip der Ultraschallmessung

Die Grundlage der ultraschallbasierten Durchflussmessung stellt ein aus zwei Sensoren bestehendes System dar, welches direkt miteinander kommuniziert. Gemäß DIN-Norm 1319 besteht die Durchflussmesseinrichtung aus zwei Teilen: dem eigentlichen Messaufnehmer in Form des Ultraschallsensors und dem Messumformer oder Transmitter als Auswerteeinheit.

Für die Messung wird ein Ultraschallimpuls (Schallwellen) zwischen den beiden Sensoren, durch das zu messende Medium, in einer Leitung gesendet. Hierbei werden die Laufzeiten in Flussrichtung und gegen die Flussrichtung kontinuierlich gemessen.

Er misst den Unterschied in der Laufzeit dieser Impulse in Fließrichtung und entgegen der Fließrichtung.

Ohne Wasserdurchfluss sind die Signallaufzeiten in Fließrichtung und umgekehrt identisch. Wird die Messtrecke mit Wasser durchströmt, ist die Ausbreitungsgeschwindigkeit der Schallwellen in Fließrichtung beschleunigt und entgegen der Fließrichtung verzögert.

Die Laufzeitdifferenz der beiden Ultraschallwellen eines Datenpaares ist direkt proportional zur mittleren Fließgeschwindigkeit. Zur Ermittlung des Durchflussvolumen bezogen auf eine fest definierte Zeitspanne (Sekunde, Minute, Stunde) wird die mittlere Fließgeschwindigkeit mit dem jeweiligen Rohrquerschnitt des verwendeten Messaufnehmers multipliziert. Das sogenannte Laufzeitdifferenzverfahren ist ein bewährtes und im industriellen Umfeld weit verbreitetes Messverfahren zur Erfassung von Durchflussvolumina.

Im Ergebnis zeigt der Zähler den genauen Wasserverbrauch an, unabhängig davon, ob der Durchfluss hoch, niedrig, konstant oder variabel ist.

Beim Einsatz von ultraschallbasierten Durchflussmessern, welche auf Basis des Laufzeitdifferenzverfahren arbeiten, ist darauf zu achten, dass das zu messende Medium weitestgehend homogen ist und nur einen sehr geringen Feststoff- oder Gasanteil aufweist.
