Testomat LAB CL – Online-Messumformer für Gesamtchlor und freies Chlor

Präzises Chlor-Überwachungsgerät von Heyl für Wasseraufbereitungsanlagen

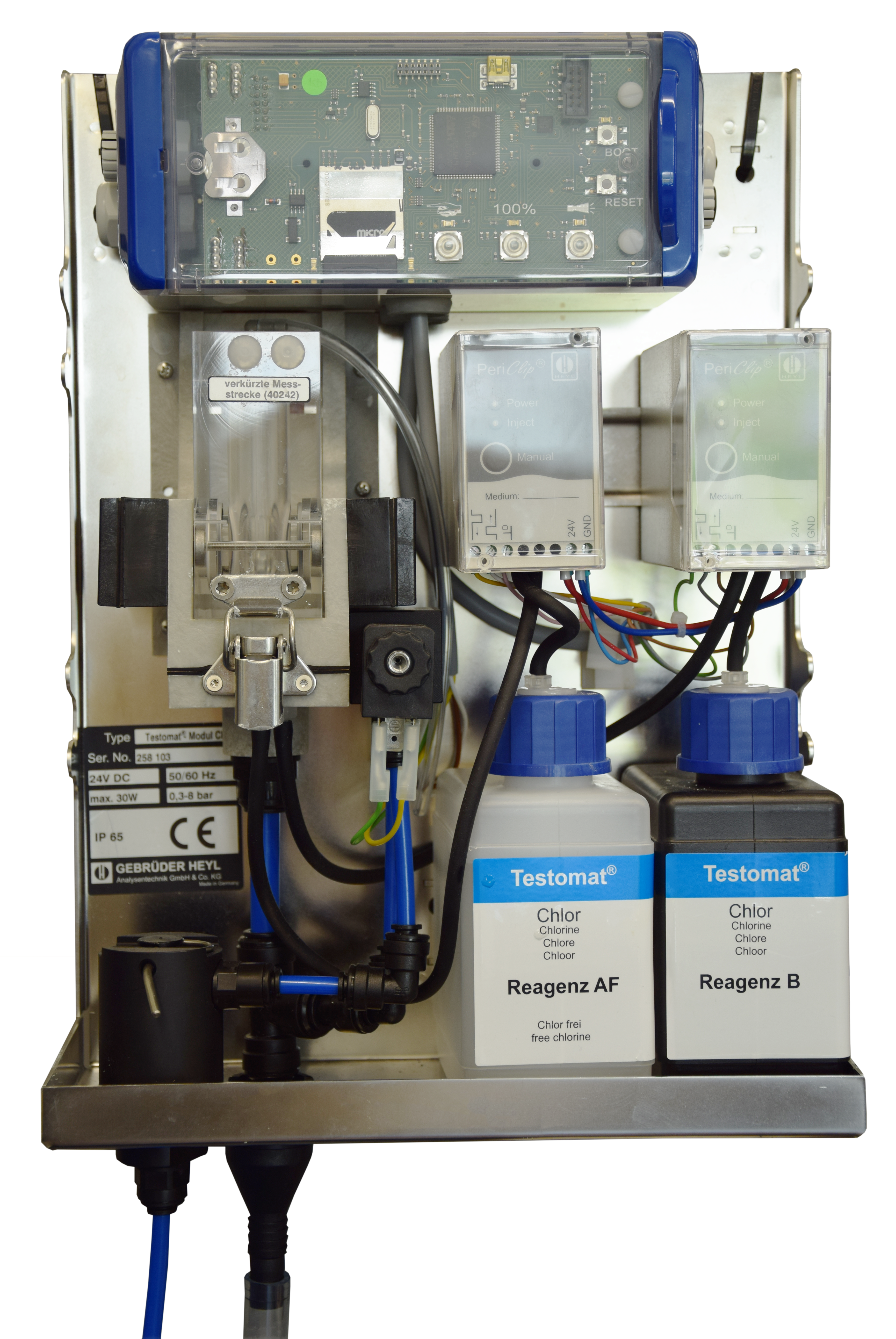

Der Testomat LAB CL ist ein nasschemischer Online-Messumformer zur präzisen Analyse von Gesamtchlor oder freiem Chlor im Wasser.

Der Testomat wurde für den Einsatz in Multiparametersystemen sowie für die Anbindung an übergeordnete Steuerungen entwickelt. Die Analyse basiert auf der DPD-Methode in Anlehnung an die EN ISO 7393-2: Zwei Reagenzien werden dosiert und nach einer Reaktionszeit von etwa 60 Sekunden steht der Messwert zur Verfügung.

Die integrierte Datenspeicherung auf SD- bzw. SDHC-Karte im CSV-Format erleichtert Bedienung und Auswertung. Über den 4–20-mA-Ausgang sowie die RS232-Schnittstelle können Messwerte, Status- und Fehlermeldungen an übergeordnete Steuerungen übertragen werden.

Eigenschaften und Vorteile des Geräts

Der Testomat LAB CL überzeugt durch eine präzise und zuverlässige Chloranalytik auf Basis der DPD-Photometrie im Messbereich von 0–5 mg/l. Dank seiner kompakten Bauweise und flexiblen Schnittstellen lässt sich das Gerät problemlos in bestehende Systeme integrieren. Automatische Datenspeicherung, einfache Bedienung und wartungsarme Komponenten sorgen für einen effizienten und sicheren Betrieb.

Vielfältige Einsatzbereiche

• Kontrolle der Wasserqualität in Wasseraufbereitungs- und Trinkwasseranlagen
• Prozessüberwachung
• Überwachung der Chlorkonzentration in Kühlturmprozessen
• Anbindung an übergeordnete Steuerungen

Mit welchen Funktionalitäten überzeugt der Testomat LAB zur Chlormessung?

Der Testomat LAB CL und CL-R überzeugt durch innovative Messtechnik:

• RS232-Schnittstelle zur Übertragung von Messwerten und Fehlermeldungen
• Parametrierung über SD-Karte oder mit der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (z. B. PC oder Notebook)
• Mehrsprachige Menüführung in Deutsch, Englisch, Französisch, Niederländisch und Portugiesisch
• Firmware-Update über SD-Karte
• Kompakte Bauweise
• Optimierte Wassererkennung auf Basis eines optischen Messverfahrens
• Integrierter Selbsttest mit kontinuierlicher Überwachung
• Optimierter Reagenzsatz für die Messung von Gesamtchlor (Reduzierung von drei auf zwei Reagenzien)

Zusätzliche Funktionen in der Ausführung CL-R

Parametrierung und Auslesen der Geräteparameter über die RS232-Schnittstelle.

Bewährtes Leistungsprofil der Testomat-Gerätefamilie

• Hochgenaue Schlauchrollenpumpen
• Zuverlässiger und wartungsarmer Betrieb
• Minimaler Reagenz- und Wasserverbrauch
• 4–20-mA-Analogausgang zur Übertragung der Messwerte
• RS232-Schnittstelle zur Übertragung von Messwerten und Störmeldungen
• Sammelalarm-Ausgang
• Optimierte Reagenzien: nur zwei Reagenzien zur Bestimmung von Gesamtchlor
• Optimierte Reagenzgebinde mit abgestimmten Füllmengen, sodass beide Gebinde zeitgleich aufgebraucht werden

Analysenauslösung

• Automatischer Intervallbetrieb (Intervallpause einstellbar von 10–60 Minuten)
• Messphasenbetrieb (Startimpuls löst für 10 Minuten bis 12 Stunden eine Folge von Analysen aus)
• Externer Analyseneingang (Start/Stopp)
• Handstart

Optional verfügbares Zubehör

• OLED-Display
• Schutzhaube zur Erhöhung der IP-Schutzklasse
